Cистема соединителей CRAFTO JOIN TX
Расчет конструкций из металлической трубы 20х40 мм и количества соединителей JOIN TX.
Пример использования. В калькуляторе, в стандартных значениях, используются данные для представленной конструкции.
STL для самостоятельной печати
STL для тестирования качества модели по ссылке.
Купить STL на Cults3D
Зарубежной картой
Купить STL на oaok.ru
Российской картой
Расчет количества на основе данных
Полки включая верхнюю
Суммарно - крайние, серединные, задние.
Крайние точки размера конструкции. Внешний периметр трубы составит -2 мм по каждой из стороны, в связи с выступающими соединителями на 2 мм.

Трубы проходят от начала стеллажа до конца, сквозь всю конструкцию. Если у вас стеллаж высокий или очень длинный, лучше разделить его на 2 стеллажа и делать расчет по отдельности как 2-3 стеллажа. При длинных стеллажах сборка может быть затруднена, в связи с необходимостью одновременного крепления большого количества деталей. Оптимальные размеры до 2-3 метра по каждой из сторон.
Расчет необходимых соединителей серии CRAFTO JOIN TX
Если стеллаж подвисной, подножки не нужны.
TX-C11 Подножка - 0 шт

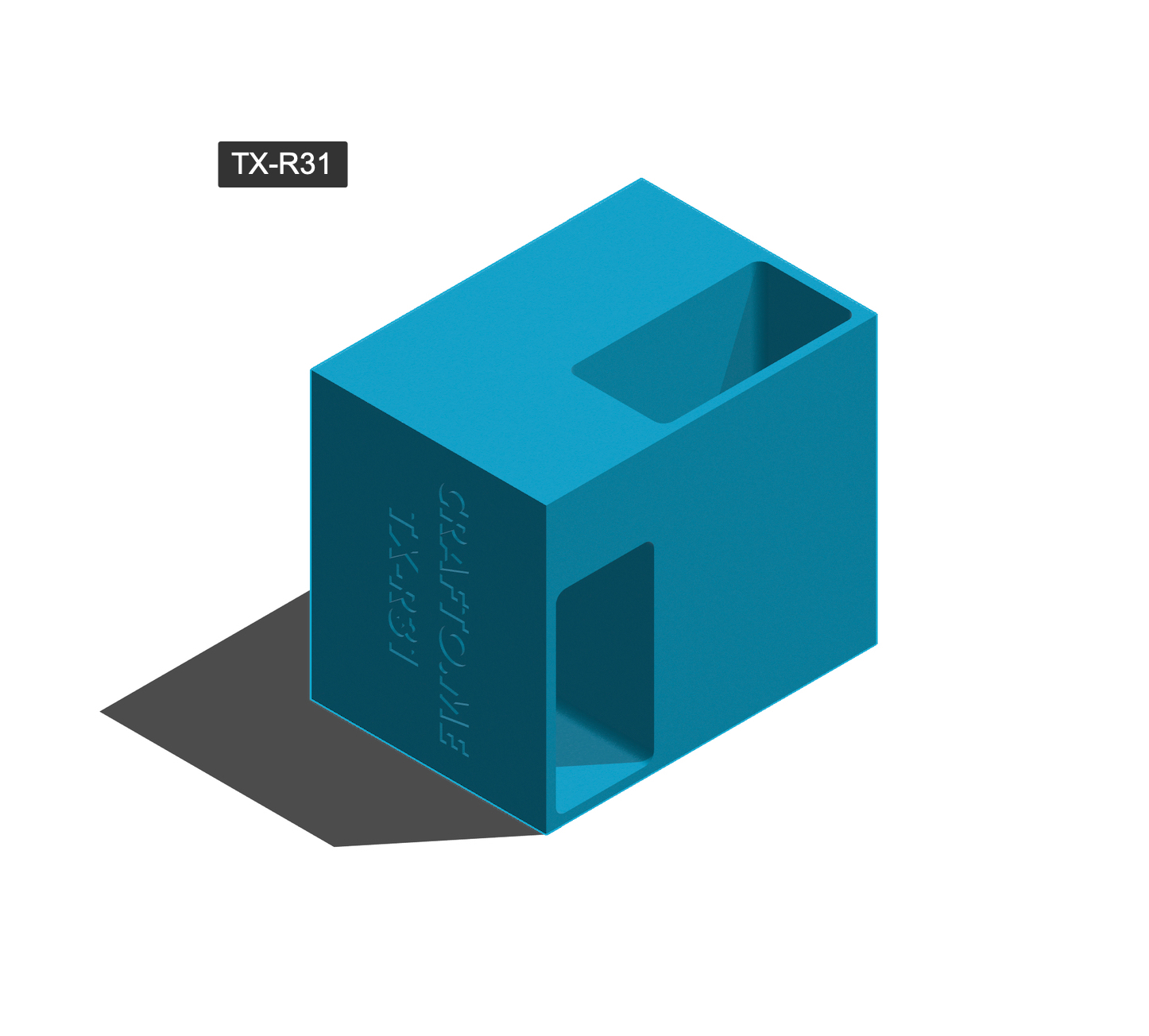

TX-R31 Крайний соединитель XYZ - 0 шт
TX-L31 Крайний соединитель XYZ - 0 шт
TX-R32 Серединный соединитель XYZ - 0 шт
TX-L32 Серединный соединитель XYZ - 0 шт
TX-R33 Крайний соединитель XYZ - 0 шт
TX-L33 Крайний соединитель XYZ - 0 шт
Добавление диагональных усилителей
Добавьте необходимое количество диагональных соединений. Представлено 2 дизайна диагональных соединений. Возможно комбинировать дизайны или использовать один тип. Количество и вид подбирается самостоятельно при необходимости и зависит от необходимой нагрузки на конструкцию. Рекомендуем минимум по 2 шт на каждую из сторон стеллажа (всего 8 шт).
Цвет
Итого деталей - 0 шт
Примерная себестоимость 100 руб/шт (для ориентира), итого стоимость 0 руб
Расчет необходимой трубы 20х40 мм.
Распил труб и продажу готовых труб не производим. Информация о размерах трубы носит информационный характер и предназначена для самостоятельной нарезки и покраски.
Труба 20х40 мм для вертикальных стоек, длина - 0 мм
Труба 20х40 мм для вертикальных стоек, кол-во - 0 шт
Труба 20х40 мм для полок в ширину, длина - 0 мм
Труба 20х40 мм для полок в ширину, кол-во - 0 шт
Труба 20х40 мм для полок в глубину (крайние), длина - 0 мм
Труба 20х40 мм для полок в глубину (крайние), кол-во - 0 шт
Труба 20х40 мм для полок в глубину (центральные), длина - 0 мм
Труба 20х40 мм для полок в глубину (центральные), кол-во - 0 шт
Всего потребуется трубы 20х40 мм (без запаса) - 0 метра
Стоимость закупки трубы 20х40 мм (учтена цена 150 руб/п.м.) - 0 руб
Для крепления соединений, вам также потребуются:
  • Саморезы с прессшайбой на 16 мм для крепления соединителя к трубе;
  • Саморезы с прессшайбой на 41 мм для скрепления трубы между собой на сквозь;
  • Для скрепления насквозь необходимо засверлить отверстие шириной 4 мм сверлом по металлу.
